Représenter en vraie grandeur une section plane

AIJD est la section du pavé par un plan parallèle à une arête ([BC] par exemple. C’est donc un rectangle dont l’un des côté à la longueur de cette arête, c’est-à-dire 3 cm.

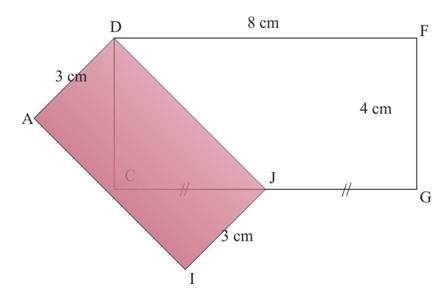

On commence par tracer le rectangle CDFG dont on connait les dimensions. On place J milieu de [VG] qui permet d’obtenir le segment [DJ] qui est la longueur de la section. On complète la construction du rectangle AIJD puisqu’on connait la valeur de la largeur (3 cm)
